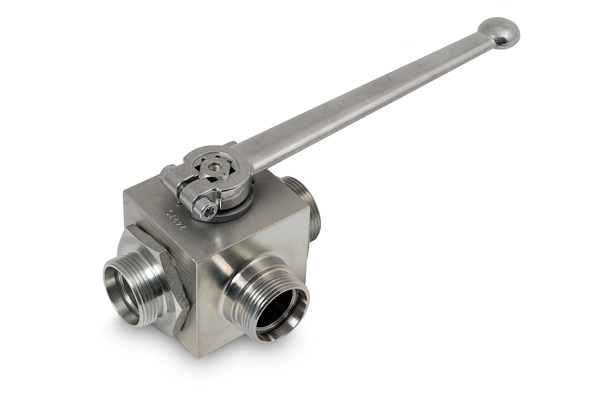

KHU3-28L-25-L
Robinet à boisseau sphérique commutable

Informations produits

• Spécifications

  DN:	25
  Pression de service [bar]:	400
  Filetage + norme:	Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
  Filetage de raccordement [GA]:	M36x2,0
  Ø tube R [mm]:	28

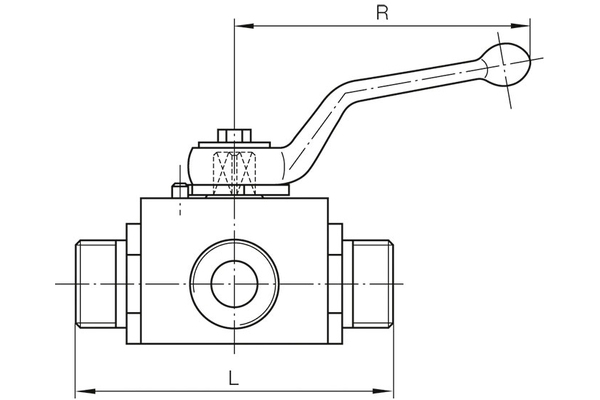

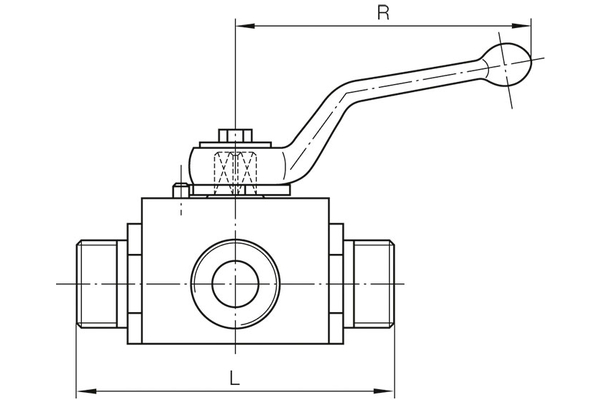

  L [mm]:	108
  Longueur de bras [R] [mm]:	187
  B [mm]:	65
  SW [mm]:	50
  SW1 [mm]:	14
  H1 [mm]:	31,0
  H [mm]:	65

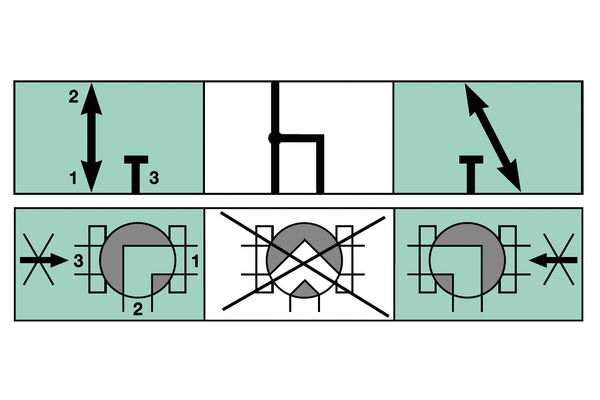

  Perçage:	L
  GL [mm]:	14
  Matériau Joint de bille de commande:	POM
  Matériau arbre de transmission:	Acier
  Matériau bille de commande:	Acier, chromage dur
  Matériau boîtier:	Acier
  Matériau étanchéité arbre de transmission:	NBR
