ValCon® ORFS avec filetage mâle

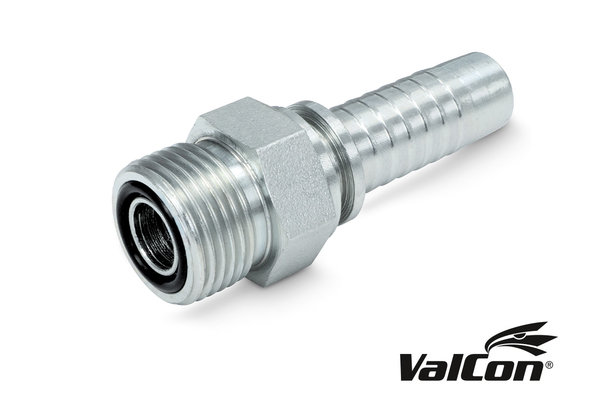

Illustration similaire

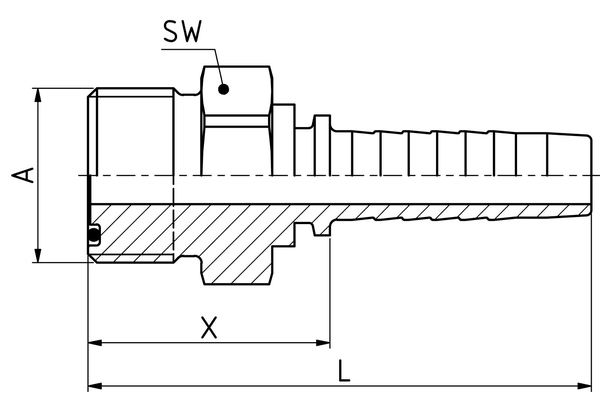

Illustration similaire

Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS

Accessoires

Détails

Référence
VC04ORM04
%
SALE
VC06ORM06
%
SALE
VC08ORM08
%
SALE
VC10ORM10
%
SALE
VC12ORM12
%
SALE
VC16ORM16
%
SALE
DN
6
10
12
16
19
25
Size
04
06
08
10
12
16
Pouce
1/4"
3/8"
1/2"
5/8"
3/4"
1"
Filetage + norme
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
d [mm]
4,0
7,0
9,5
12,0
15,0
20,0
T
9/16-18
11/16-16
13/16-16
1-14
1.3/16-12
1.7/16-12
E [mm]
15
19
22
27
32
38
C [mm]
32,2
26,2
29,3
33,4
35,9
37,4
L [mm]
48,2
55,7
60,8
67,9
75,5
90,9
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: ORM
    Forme: 0°
    Gamme d'embout à sertir: VC
    Matériau: Acier de décolletage
    Type de raccord: ORFS avec filetage mâle
