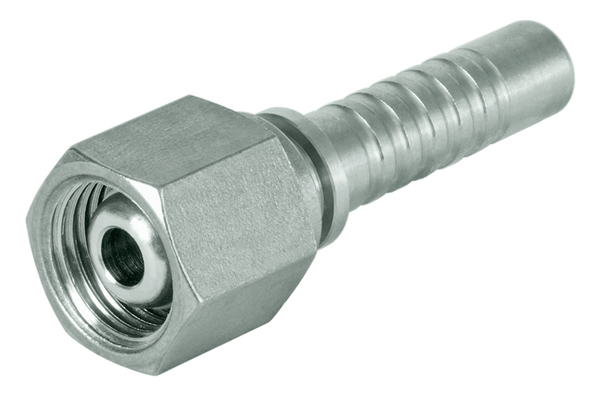

XV14MSOF08-04
DKOL MSOF

Produktinformationen

• Technische Daten

  DN:	06
  Size:	04
  Zoll:	1/4

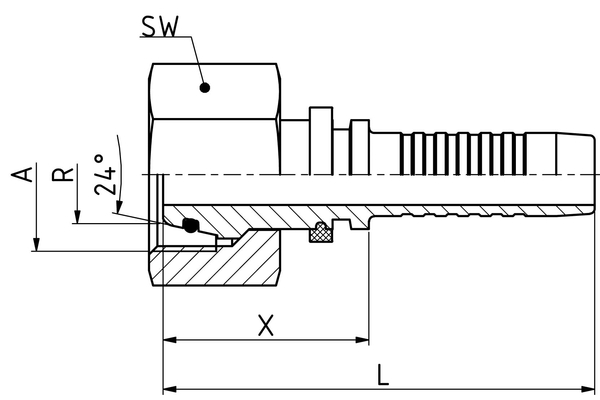

  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe
  Anschluss-Gewinde A:	M14x1,5
  Rohr-Ø R [mm]:	8
  X [mm]:	24,4
  L1 [mm]:	48,9
  Außendurchmesser O-Ring [mm]:	7
  Höhe O-Ring [mm]:	1,5
  Stärke O-Ring [mm]:	1,5
  SW1 [mm]:	17
  Mutterntyp:	Hinterschub
  Anschlussart:	DKOL
  Anschlussbezeichnung Indunorm:	MSOF
  Armaturenreihe:	Universalprogramm XV
  Beständigkeit gegen Rotrost [h]:	350
  Beständigkeit gegen Weissrost [h]:	100
  Material:	Automatenstahl
  Oberfläche:	Cr3
  Werkstoff O-Ring:	NBR
