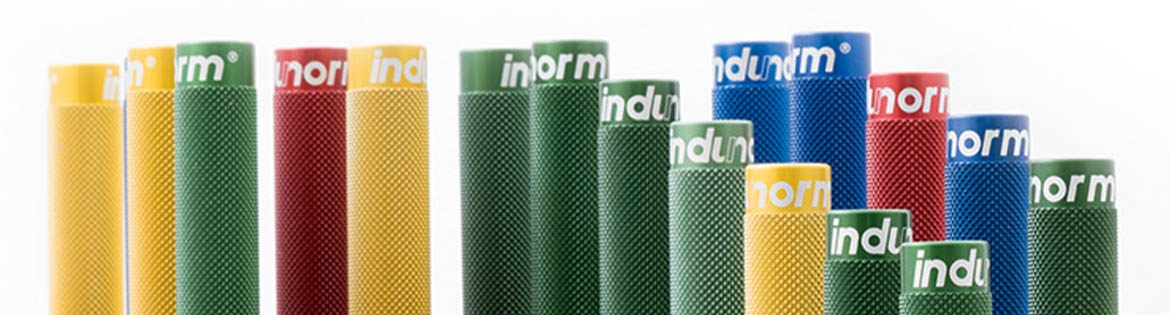

Universal-Prüfdorne

20 Jahre Joint-Fit®-Kompetenz – kontinuierliche Weiterentwicklung

Indunorm Hydraulik ist seit über zwei Jahrzehnten für das Joint-Fit®-System bekannt – eine bewährte Lösung für die sichere und normgerechte Schlauchleitungskonfektionierung. Aufbauend auf dieser langjährigen Erfahrung und dem Anspruch, stets dem Stand der Technik zu entsprechen, haben wir unser Prüfdornsystem gezielt weiterentwickelt. So erfüllen wir nicht nur die heutigen Anforderungen, sondern sind auch optimal auf zukünftige Herausforderungen vorbereitet. Diese Weiterentwicklung unterstreicht unseren Anspruch, Ihnen zukunftssichere und praxisgerechte Lösungen zu bieten.

Unsere farbcodierten Prüfdorne, die sich bereits im Zusammenspiel mit dem XP-Armaturensystem (Edelstahl) bewährt haben, sind ab sofort auch mit dem XV-Armaturensystem (Stahl) verwendbar. Da sie systemübergreifend einsetzbar sind, entfällt die Notwendigkeit, unterschiedliche Prüfmittel für verschiedene Systeme vorzuhalten. Das reduziert die Komplexität in der Werkstatt und erhöht die Effizienz.

Mit dieser Erweiterung gehen wir den nächsten Schritt in Richtung einer zukunftssicheren und modularen Systemlösung, die mit Ihren Anforderungen wächst.

Perfekt abgestimmtes System für maximale Sicherheit

Unsere Prüfdorne sind Teil eines exakt aufeinander abgestimmten Systems aus Schlauch, Nippel und Fassung. Sie gewährleisten eine präzise Verbindung aller Komponenten – für maximale Betriebssicherheit, längere Lebensdauer der Hydraulikschlauchleitungen und eine insgesamt höhere Effizienz.

Bereits kleinste Einbindefehler – etwa durch falsche Pressmaße oder abgenutzte Werkzeuge – können zu Leckagen oder dem Ausfall ganzer Leitungen führen. Unsere Prüfdorne ermöglichen eine einfache, aber äußerst wirkungsvolle Endkontrolle direkt nach dem Verpressen. So lassen sich potenzielle Fehlerquellen frühzeitig erkennen und zuverlässig vermeiden – bevor die Leitung in Betrieb geht.

Achtung: Prüfdorne sollten als Prüfmittel in Ihr Prüfmittelmanagementsystem integriert werden. Für regelmäßige Überprüfungen oder Kalibrierungen der Prüfdorne können Sie uns gerne ansprechen.

Einfache Anwendung dank intuitiver Farbcodierung

Die farbliche Kennzeichnung der Prüfdorne ermöglicht eine schnelle und fehlerfreie Montage. Klare visuelle Hinweise unterstützen Ihre Mitarbeitenden zusätzlich – das erhöht die Prozesssicherheit und spart Zeit.

Die Anwendung ist so einfach, dass keine zusätzliche Schulung erforderlich ist. Innerhalb weniger Sekunden liefert der Prüfdorn ein klares Ergebnis – ideal für Werkstätten mit hohem Durchsatz oder mobile Hydraulikservicebetriebe.

Einsatzbereiche im Überblick

Die farbcodierten Prüfdorne von Indunorm sind aktuell für folgende Systeme einsetzbar:

XV-Armaturen (Stahl)
XP-Armaturen (Edelstahl)

Innerhalb dieser Systeme können verschiedenste Schlauchtypen sicher eingebunden werden, darunter:

Gummihydraulikschläuche nach EN 853, EN 857 und EN856 (4SP)
Thermoplastikschläuche (z. B. nach SAE 100 R7, SAE 100 R8 usw.)
Farbspritzschläuche (z.B. TP3FS, TP16FS)
PTFE-Schläuche (z. B. TEF3W, TEF1H)

Unsere Prüfdorne sind auf die jeweiligen Innendurchmesser der Pressnippel abgestimmt und decken alle gängigen Nennweiten ab – für eine standardisierte und zuverlässige Prüfung unabhängig vom Schlauchtyp.

Detaillierte Informationen zu den Kombinationsmöglichkeiten finden Sie in unseren Pressmaßtabellen.
