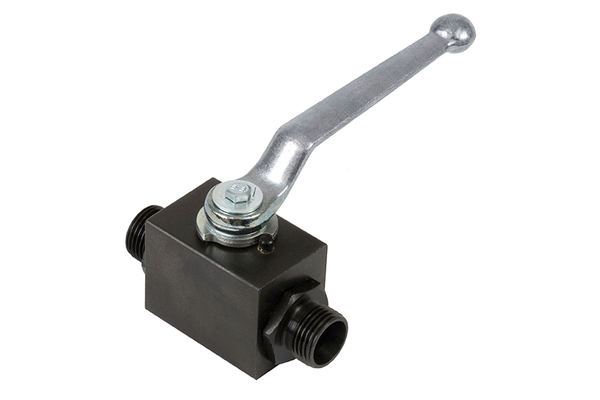

KHB-16S-12
Blockkugelhahn

Produktinformationen

• Technische Daten

  DN:	12
  Betriebsdruck [bar]:	500
  Gewinde + Norm:	Für lötlose Rohrverschraubung, DIN 23, schwere Reihe, ISO 8434-1
  Anschluss-Gewinde [GA]:	M24x1.5
  Rohr-Ø R [mm]:	16
  L [mm]:	86
  Hebellänge [R] [mm]:	115
  B [mm]:	35
  H1 [mm]:	19
  H [mm]:	40
  GL [mm]:	11
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwelle:	Stahl
  Werkstoff Schaltwellendichtung:	NBR
