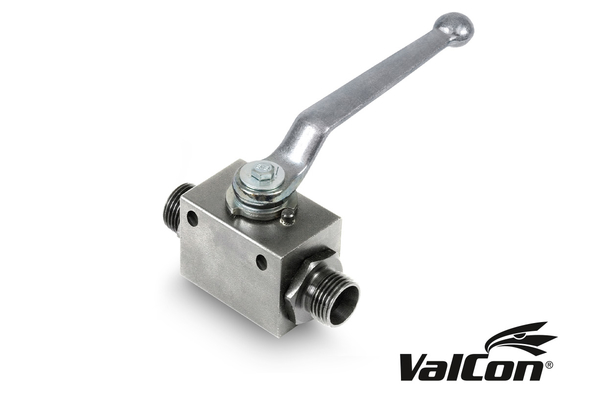

Valcon® Blockkugelhahn (metrisch, schwere Reihe)

2/2-Wege Ausführung

Zum Zubehör

Details

Artikelnummer

VC-KHB-8S-4

VC-KHB-10S-6

VC-KHB-12S-8

VC-KHB-16S-12

VC-KHB-20S-16

Betriebsdruck [bar]

500

400

Gewinde + Norm

Für lötlose Rohrverschraubung, DIN 2353, schwere Reihe, ISO 8434-1

Anschluss-Gewinde [GA]

M16x1,5

M18x1,5

M20x1,5

M24x1,5

M30x2,0

Rohr-Ø R [mm]

L [mm]

73,0

76,0

86,0

90,0

Hebellänge [R] [mm]

108,0

120,0

155,0

Menge

Produktinformationen

Spezifizierungen

Werkstoff Gehäuse:	Stahl
Werkstoff Schaltkugeldichtung:	POM
Werkstoff Schaltwelle:	Stahl
Werkstoff Schaltwellendichtung:	NBR

Vorteile

Präzises Umschalten durch optimal justiertes Drehmoment und ergonomischem Handgriff - Befestigungsbohrung mit Gewínde (5mm Durchgangsbohrung, beidseitig Gewindesacklochbohrung M6) schaffen vielfältige Befestigungsmöglichkeiten. - Kugelhähne sind geschützt durch Staub- und Gewindeschutzkappen.

Praxis-Tipp

Genormte Anschlussformen können andere Nenndrücke aufweisen als die vorgenannten Betriebsdrücke. Bitte beachten Sie dies bei der Auswahl. Hochdruckkugelhähne mit schwimmend gelagerter Kugelführung: 2/2-Wege und 3/2-Wege Kugelhähne mit einer schwimmend gelagerten Kugel dürfen nur drucklos geschaltet werden.
