Die elektrohydraulische Rohrbiegemaschine ist ausgelegt für Rohraußendurchmesser von 6-42 mm, bei Wandstärken bis zu 4 mm. Im Maschinengehäuse befindet sich der elektrohydraulische Antrieb. Sie bietet zusätzlich Platz, um die einzelnen Biegewerkzeuge (optional) übersichtlich zu lagern. Die Maschine ist für Biegewinkel bis nahezu 180° ausgelegt und eignet sich dank der einstellbaren Kolbenhubbegrenzung auch für die Serie.
Deutsche Betriebsanleitung, Ersatzteilliste, einstellbare Kolbenhubbegrenzung für reproduzierbare Biegewinkel in der Serienfertigung, Biegematrizen-Aufbewahrung, Kabelgeführte Fernbedienung, Rollensatz

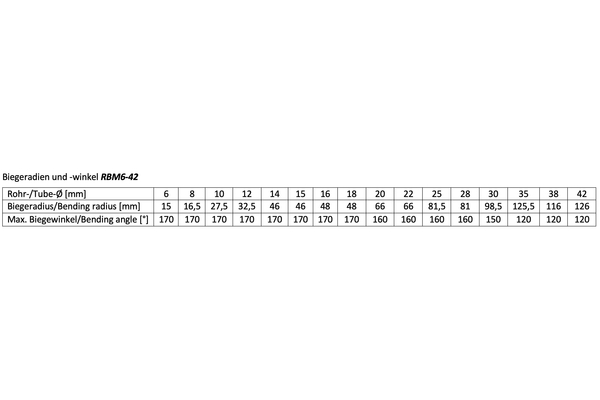

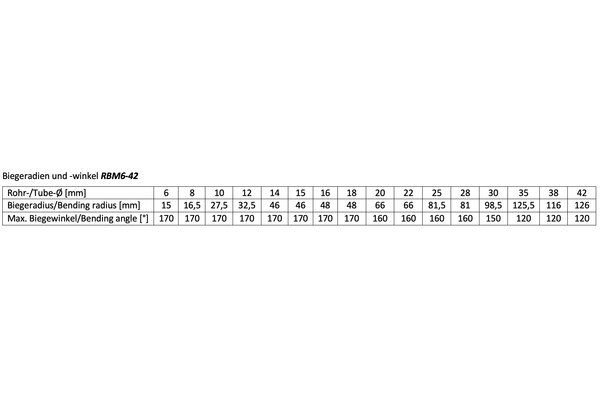

Rohr-Ø 6-18 mm = 170°, Rohr-Ø 20-28 mm = 160°, Rohr-Ø 30 mm = 150°, Rohr-Ø 35-42 mm = 120°
BxTxH [mm]:
680x880x910
Edelstahlrohrbearbeitung:
Ja (AISI 316 Ti)
Frequenz [Hz]:
50
Hinweis:
Die jeweiligen Biegeradien sind im InduShop dargestellt.
Spannung [V]:
400
Tankinhalt [ltr]:
5
Wandstärke [mm]:
Rohr-Ø 6-38mm: bis 4mm / Rohr-Ø 42mm: bis 3mm
Vorteile
Breites Anwendungsspektrum bei geringem Platzbedarf
Ideal zum Biegen von Rohren aus Stahl und Edelstahl
Einfaches Ablesen des erreichten Biegewinkels
Biegeeinheit ist dreh- und demontierbar
Der Biegevorgang wird über eine Kabelfernbedienung ausgelöst
Reproduzierbare Biegewinkel für die Serienfertigung durch einstellbare Kolbenhubbegrenzung
