CES (HAI)

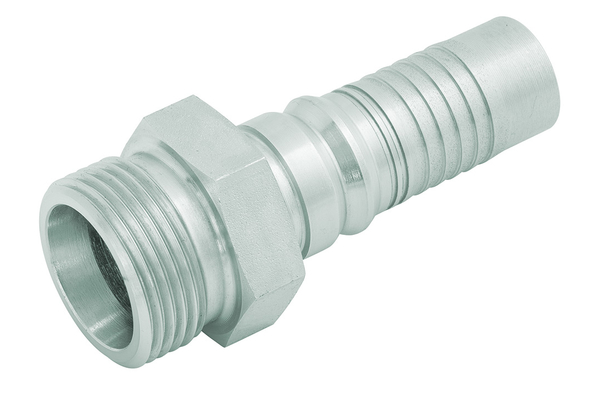

Abbildung ähnlich

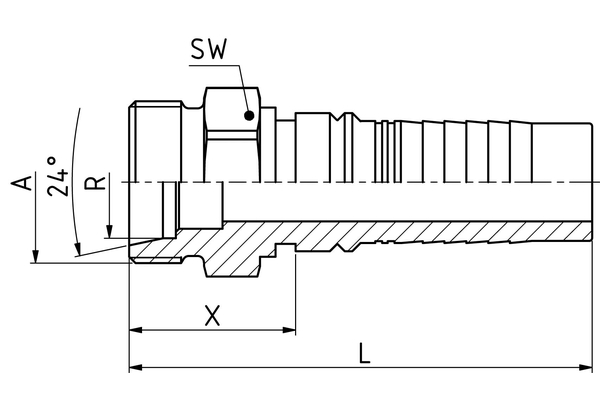

Abbildung ähnlich

Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe

Zum Zubehör

Details

Artikelnummer
HAI30ME20-10
%
SALE
HAI30ME20-12
%
SALE
HAI36ME25-12
%
SALE
HAI42ME30-12
%
SALE
HAI36ME25-16
%
SALE
HAI42ME30-16
%
SALE
HAI52ME38-20
%
SALE
HAI52ME38-24
%
SALE
DN
16
19
19
19
25
25
31
38
Size
10
12
12
12
16
16
20
24
Zoll
5/8"
3/4"
3/4"
3/4"
1"
1"
1.1/4"
1.1/2"
Gewinde + Norm
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
Anschluss-Gewinde A
M30X2
M30x2
M36X2
M42x2
M36x2
M42X2
M52X2
M52x2
Rohr-Ø R [mm]
20
20
25
30
25
30
38
38
X [mm]
31,0
31,2
35,0
39,6
36,8
40,0
45,2
49,4
L1 [mm]
77,6
79,4
82,6
87,2
90,4
94,5
110,1
116,1
SW1 [mm]
32
32
36
46
36
46
55
55
Menge


Produktinformationen

  • Technische Daten
    Anschlussart: CES
    Anschlussbezeichnung Indunorm: ME
    Armaturenreihe: Multispiralprogramm HAI
    Bauform: 0°
    Material: Automatenstahl

Praxis-Tipp

Die Schneidring-Vormontage sollte im gehärteten Vormontagestutzen RV..VM-L/S erfolgen. Die richtige Montage der Schneidringe entnehmen Sie bitte unserer Montageanleitung im technischen Anhang.
