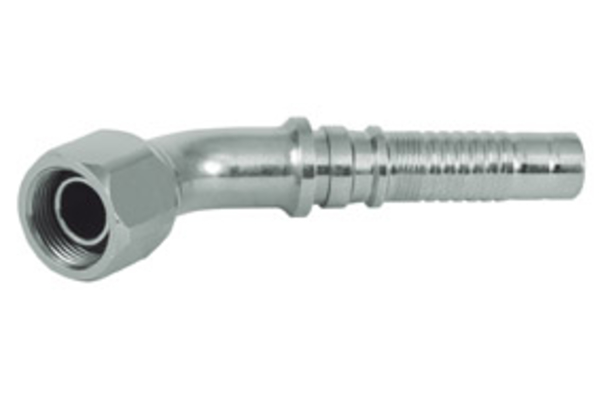

DKOR 45° (HV)

BSP-Dichtkopf, 60°-Konus mit O-Ring und Überwurfmutter, BSP-Gewinde

Zum Zubehör

Details

Artikelnummer

HV-S12BOF45S12

HV-S16BOF45S16

Size

Zoll

3/4

Gewinde + Norm

BSP-Dichtkopf, 60°-Konus mit O-Ring und Überwurfmutter, BSP-Gewinde

Anschluss-Gewinde A

G 3/4"

G 1"

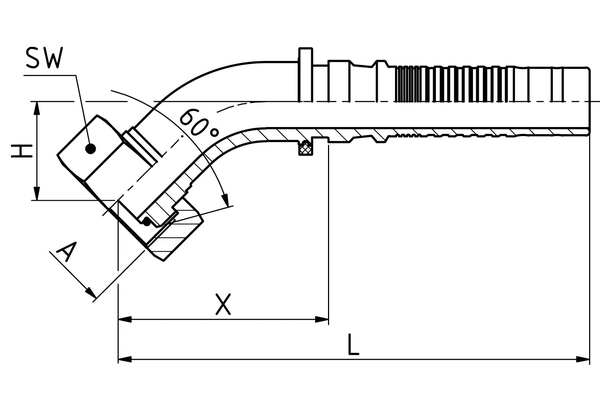

X [mm]

67,0

93,0

L1 [mm]

139,5

172,5

H [mm]

35,5

44,0

Außendurchmesser O-Ring [mm]

17,1

22,1

Höhe O-Ring [mm]

1,6

SW1 [mm]

Menge

Standardnennweiten in Fettschrift

Produktinformationen

Spezifizierungen

Anschlussart:	DKOR 45°
Anschlussbezeichnung Indunorm:	BOF 45°
Armaturenreihe:	Multispiralprogramm HV
Bauform:	45°
Beständigkeit gegen Rotrost [h]:	144
Beständigkeit gegen Weissrost [h]:	72
Material:	Automatenstahl
Oberfläche:	ZnNi
Werkstoff O-Ring:	NBR

Praxis-Tipp

In Verbindung mit der Nippeleinstoßvorrichtung NEV6-50H-2 und dem passenden Zubehör NEV-WFB-2 sind Bogenarmaturen mit geringem Kraftaufwand zu montieren.
