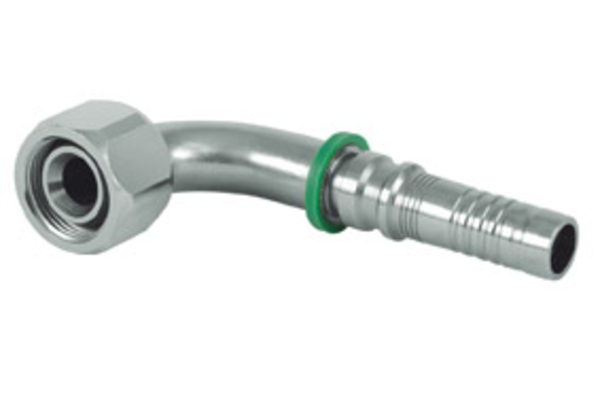

DKOR 90° (HV)

BSP-Dichtkopf, 60°-Konus mit O-Ring und Überwurfmutter, BSP-Gewinde

Zum Zubehör

Details

Artikelnummer

HV-S12BOF90S12

HV-S16BOF90S16

HV-S20BOF90S20

Size

Zoll

3/4

1.1/4

Gewinde + Norm

BSP-Dichtkopf, 60°-Konus mit O-Ring und Überwurfmutter, BSP-Gewinde

Anschluss-Gewinde A

G 3/4"

G 1"

G 1.1/4"

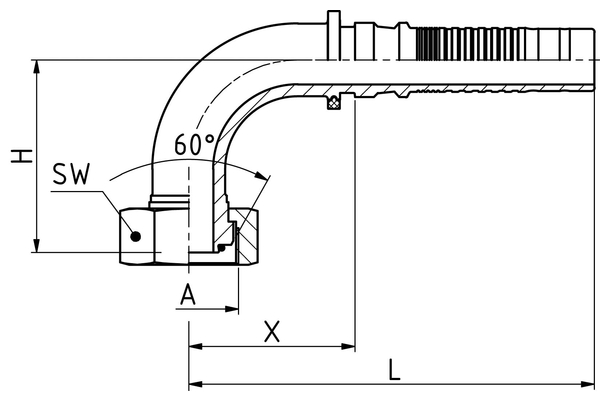

X [mm]

52,5

75,5

92,0

L1 [mm]

125,0

155,0

170,0

H [mm]

63,5

85,0

96,5

Außendurchmesser O-Ring [mm]

17,1

22,1

29,1

Höhe O-Ring [mm]

1,6

SW1 [mm]

Menge

Standardnennweiten in Fettschrift

Produktinformationen

Spezifizierungen

Anschlussart:	DKOR 90°
Anschlussbezeichnung Indunorm:	BOF 90°
Armaturenreihe:	Multispiralprogramm HV
Bauform:	90°
Beständigkeit gegen Rotrost [h]:	144
Beständigkeit gegen Weissrost [h]:	72
Material:	Automatenstahl
Oberfläche:	ZnNi
Werkstoff O-Ring:	NBR

Praxis-Tipp

In Verbindung mit der Nippeleinstoßvorrichtung NEV6-50H-2 und dem passenden Zubehör NEV-WFB-2 sind Bogenarmaturen mit geringem Kraftaufwand zu montieren.
