CES (HV)

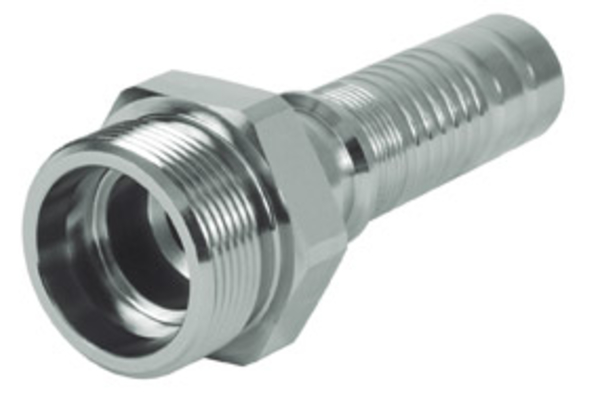

Abbildung ähnlich
Abbildung ähnlich

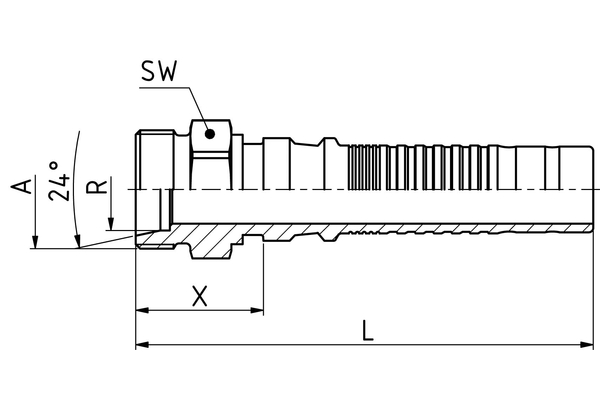

Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe

Zum Zubehör

Details

Artikelnummer
HV36ME25-12
%
SALE
HV42ME30-16
%
SALE
HV52ME38-20
%
SALE
DN
19
25
31
Size
12
16
20
Zoll
3/4
1
1.1/4
Gewinde + Norm
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
Anschluss-Gewinde A
M36x2
M42x2
M52x2
Rohr-Ø R [mm]
25
30
38
X [mm]
36,5
39,5
45,0
L1 [mm]
109,0
119,0
123,0
SW1 [mm]
36
46
55
Menge


Standardnennweiten in Fettschrift

Produktinformationen

  • Technische Daten
    Anschlussart: CES
    Anschlussbezeichnung Indunorm: ME
    Armaturenreihe: Multispiralprogramm HV
    Bauform: 0°
    Beständigkeit gegen Rotrost [h]: 720
    Beständigkeit gegen Weissrost [h]: 120
    Material: Automatenstahl
    Oberfläche: ZnNi

Praxis-Tipp

Die Schneidring-Vormontage sollte im gehärteten Vormontagestutzen RV..VM-L/S erfolgen. Die richtige Montage der Schneidringe entnehmen Sie bitte unserer Montageanleitung im technischen Anhang.
