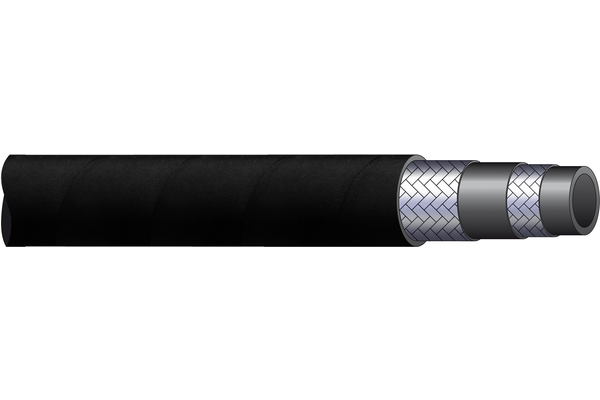

Geflechtschlauch 2SN-HT..SW-S (EN 853 - 2SN)

Hydraulikschlauch für Hochdruckanwendungen in der Öl-Hydraulik bis +150°C, nach EN 853 - 2SN

Zum Zubehör

Details

Artikelnummer

2SN-HT06SW-S

2SN-HT08SW-S

2SN-HT10SW-S

2SN-HT12SW-S

2SN-HT16SW-S

2SN-HT20SW-S

2SN-HT25SW-S

2SN-HT32SW-S

2SN-HT40SW-S

Size

Zoll

1/4

5/16

3/8

1/2

5/8

3/4

1.1/4

1.1/2

Außen-Ø [mm]

15,0

16,5

18,9

22,2

25,2

29,2

37,2

47,3

53,7

Innen-Ø [mm]

6,4

8,0

9,5

12,7

16,0

19,0

25,4

31,8

38,1

Biegeradius [mm]

100

115

130

180

200

240

300

420

500

Betriebsdruck [bar]

400

350

330

275

250

215

165

125

Berstdruck [bar]

1600

1400

1320

1100

1000

850

650

500

360

Sicherheitsfaktor

4:1

Gewicht [kg]

0,390

0,455

0,565

0,665

0,780

0,965

1,360

2,075

2,390

Statischer Prüfdruck [bar]

800

700

660

550

500

430

330

250

180

Außen-Ø max. [mm]

15,7

17,3

19,7

23,0

26,2

30,1

38,9

49,5

55,9

Menge

Produktinformationen

Spezifizierungen

Anwendung:	Ölhydraulik bis 150°C
Anzahl Lagen:	2
Außendecke:	Synthetisches Gummi, abriebfest
Druckträger:	Hochfestes Stahldrahtgeflecht
Farbe Außendecke:	schwarz
Farbe Innenseele:	schwarz
Innenseele:	Synthetisches Gummi
MSHA-Zulassung:	nein
Medien:	Mineral- und Syntheseöle
Norm/Standards:	EN 853 - 2SN
Temperaturbereich [°C]:	-50°C bis +135°C
Zulassungen:	Achtung: für diesen Artikel liegen keine Joint-Fit(@)-Systemprüfungen vor.
max Betriebstemperatur [°C]:	kurzzeitig bis +150°C
