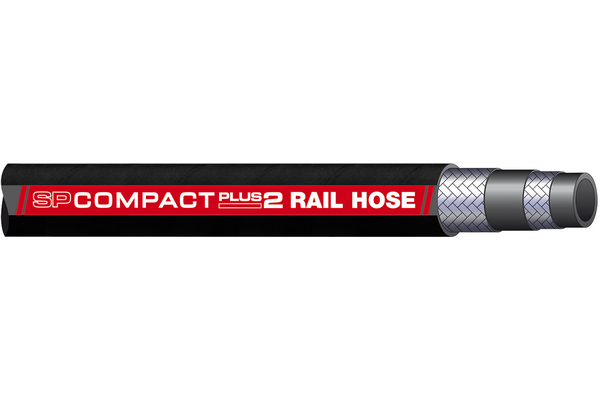

Geflechtschlauch SP-COMPACTplus2 RAIL HOSE

Hydraulikschlauch der SUPER-POWER®-Linie für Hochdruckanwendungen in der Hydraulik, übertrifft EN 857 - 2SC. Entspricht EN 45545-2 (HL2-R23).

Zum Zubehör

Details

Artikelnummer

SP-COMPACTPLUS2-06RH

SP-COMPACTPLUS2-08RH

SP-COMPACTPLUS2-10RH

SP-COMPACTPLUS2-12RH

SP-COMPACTPLUS2-16RH

SP-COMPACTPLUS2-20RH

SP-COMPACTPLUS2-25RH

Size

Zoll

1/4

5/16

3/8

1/2

5/8

3/4

Außen-Ø [mm]

13,4

15,0

17,0

20,7

23,6

27,7

35,6

Innen-Ø [mm]

6,6

8,3

9,9

13,0

16,4

19,5

26,0

Biegeradius [mm]

130

160

210

Betriebsdruck [bar]

450

420

385

345

290

280

210

Berstdruck [bar]

1800

1680

1540

1380

1160

1120

840

Sicherheitsfaktor

4:1

Standardfassung

XVN04

XVN05

XVN06

XVN08

XVN10

XVN12

XVN16

Standardfassung VA

XP-P5-04VA

XP-P5-05VA

XP-P5-06VA

XP-P5-08VA

XP-P5-10VA

XP-P5-12VA

Gewicht [kg]

0,27

0,31

0,39

0,52

0,61

0,79

1,15

Statischer Prüfdruck [bar]

900

840

770

690

580

560

420

Außen-Ø max. [mm]

14,2

16,0

18,3

21,5

24,7

28,6

36,6

Geflecht-Ø [mm]

11,4

13,0

14,9

18,7

21,9

25,7

32,9

Menge

Produktinformationen

Spezifizierungen

Anwendung:	Schienenverkehr und Gleisbaumschinen, bei denen die EN 45545-2 verlangt wird.
Anzahl Lagen:	2
Außendecke:	Abrieb- und ozonbeständiges synthetisches Gummi
Druckträger:	Stahldrahtgeflecht, optimierte Qualität mit höchster Zugfestigkeit
Farbe Außendecke:	schwarz
Farbe Innenseele:	schwarz
Innenseele:	Synthetisches Gummi
MSHA-Zulassung:	nein
Medien:	Hydrauliköl (HL, HLP, HLPD, HVLP, HFA, HFAS, HFB, HFC)
Norm/Standards:	EXCEEDS EN 857 - 2SC, erfüllt EN 45545-2
Temperaturbereich [°C]:	-40°C bis +100°C, Wasser- und Medien auf Wasserbasis bis max. +70°C
Zulassungen:	EN857, EN 45545-2
max Betriebstemperatur [°C]:	+100°C

Vorteile

Deutlich besser als der 2SC-Schlauch, übertrifft die Druckwerte nach EN 857 bei Weitem. Um bis zu 40% engerer Biegeradius als der 2SC-Schlauch. Bis zu 10-mal höhere Abriebfestigkeit als die EN-ISO 9645 verlangt. Hohe Ozonbeständigkeit und höchste Beständigkeit gegen Salzwasser - idealerweise in Verbindung mit Edelstahl-XV-Armaturen. Der SP-COMPACTplus2-RH muss nicht geschält werden!

Praxis-Tipp

Achten Sie bei der Verlegung der Schlauchleitung auf die Einhaltung der Mindest-Biegeradien. Eine Unterschreitung kann zu deutlich verkürzter Lebensdauer führen.
