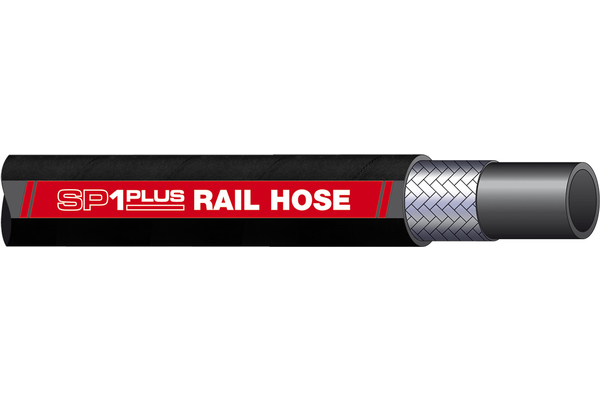

Geflechtschlauch SP1plus RAIL HOSE

Hydraulikschlauch der SUPER-POWER®-Linie für Hochdruckanwendungen in der Hydraulik, übertrifft EN 857 - 1SC. Entspricht EN 45545-2 (HL2-R23).

Zum Zubehör

Details

Artikelnummer

SP1PLUS06RH

SP1PLUS08RH

SP1PLUS10RH

SP1PLUS12RH

SP1PLUS16RH

SP1PLUS20RH

SP1PLUS25RH

Size

Zoll

1/4

5/16

3/8

1/2

5/8

3/4

Außen-Ø [mm]

12,1

13,7

15,9

19,2

22,3

26,1

33,2

Innen-Ø [mm]

6,6

8,3

9,9

13,0

16,4

19,5

26,0

Biegeradius [mm]

105

120

160

Betriebsdruck [bar]

290

250

230

200

150

125

110

Berstdruck [bar]

1160

1000

920

800

600

500

440

Sicherheitsfaktor

4:1

Standardfassung

XV04C

XV05C

XV06C

XV08C

XV10C

XV12C

XV16C

Standardfassung VA

XP-R7-04VA

XP-R7-05VA

XP-P1-06VA

XP-P1-08VA

XP-R7-10VA

XP-R7-12VA

XP-R7-16VA

Gewicht [kg]

0,18

0,20

0,24

0,34

0,39

0,49

0,71

Statischer Prüfdruck [bar]

580

500

460

400

300

250

220

Außen-Ø max. [mm]

13,5

14,5

16,9

20,4

23,0

26,7

34,9

Geflecht-Ø [mm]

10,3

11,7

13,6

16,9

20,3

23,9

31,0

Menge

Produktinformationen

Spezifizierungen

Anwendung:	Schienenverkehr und Gleisbaumschinen, bei denen die EN 45545-2 verlangt wird.
Anzahl Lagen:	1
Außendecke:	Abrieb- und ozonbeständiges synthetisches Gummi
Druckträger:	Stahldrahtgeflecht, optimierte Qualität mit höchster Zugfestigkeit
Farbe Außendecke:	schwarz
Farbe Innenseele:	schwarz
Innenseele:	synthetisches Gummi
MSHA-Zulassung:	nein
Medien:	Hydrauliköl (HL, HLP, HLPD, HVLP, HFA, HFAS, HFB, HFC)
Norm/Standards:	übertrifft EN857-1SC, erfüllt EN45545-2 (HL2-R23)
Temperaturbereich [°C]:	-40°C bis +100°C, Wasser- und Medien auf Wasserbasis bis max. +70°C
Zulassungen:	EN857, EN 45545-2
max Betriebstemperatur [°C]:	+100°C

Vorteile

Deutlich besser als der 1SC-Schlauch, übertrifft die Druckwerte nach EN 857 bei Weitem.

Praxis-Tipp

Achten Sie bei der Verlegung der Schlauchleitung auf die Einhaltung der Mindest-Biegeradien. Eine Unterschreitung kann zu deutlich verkürzter Lebensdauer führen.
