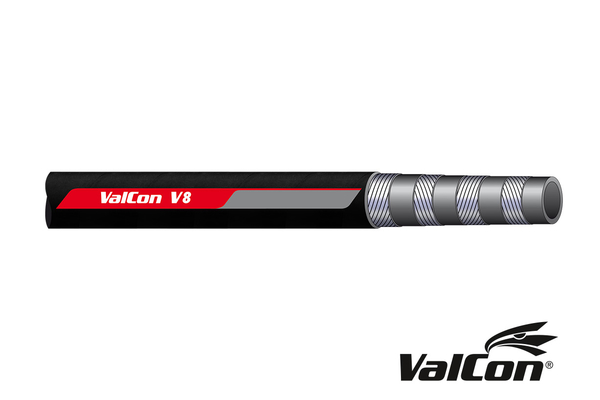

Valcon® Spiralschlauch V8-4SP

Hydraulikschlauch für Hochdruckanwendungen, nach EN 856 - 4SP

Zum Zubehör

Details

Artikelnummer

V8-4SP10

V8-4SP12

V8-4SP16

V8-4SP20

V8-4SP25

Size

Zoll

3/8

1/2

5/8

3/4

Innen-Ø [mm]

9,5

12,7

15,9

19,0

25,4

Biegeradius [mm]

180

230

250

300

340

Betriebsdruck [bar]

445

415

350

280

Berstdruck [bar]

1780

1660

1400

1120

Sicherheitsfaktor

4:1

Standardfassung

VC4-06

VC4-08

VC4-10

VC4-12

VC4-16

Gewicht [kg]

0,75

0,90

1,10

1,50

2,00

Statischer Prüfdruck [bar]

890

830

700

560

Geflecht-Ø max [mm]

18,1

21,0

24,6

29,0

36,1

Außendurchmesser Toleranz plus [mm]

20,6

23,8

27,4

31,4

38,5

Geflecht-Ø min [mm]

16,9

19,4

23,0

27,4

34,5

Außendurchmesser min [mm]

20,6

23,8

27,4

31,4

38,5

Außen-Ø max. [mm]

22,2

25,4

29,0

33,0

40,9

Menge

Produktinformationen

Spezifizierungen

Anwendung:	Hochdruckanwendungen
Anzahl Lagen:	4
Außendecke:	Synthetisches Gummi, abriebfest
Druckträger:	Hochfeste Stahlspiraleinlagen
Farbe Außendecke:	schwarz
Farbe Innenseele:	schwarz
Innenseele:	Synthetisches Gummi
MSHA-Zulassung:	nein
Medien:	Hydrauliköl auf Mineralölbasis, Öl- und Wasseremulsionen sowie wässrige Glykollösungen
Norm/Standards:	EN 856 - 4SP
Temperaturbereich [°C]:	-40°C bis +100°C, Wasser- und Medien auf Wasserbasis bis max. +70°C
max Betriebstemperatur [°C]:	+100°C

Zubehör

STOPFLEX TEXS APS

Praxis-Tipp

Achten Sie bei der Verlegung der Schlauchleitung auf die Einhaltung der Mindest-Biegeradien. Eine Unterschreitung kann zu deutlich verkürzter Lebensdauer führen.
