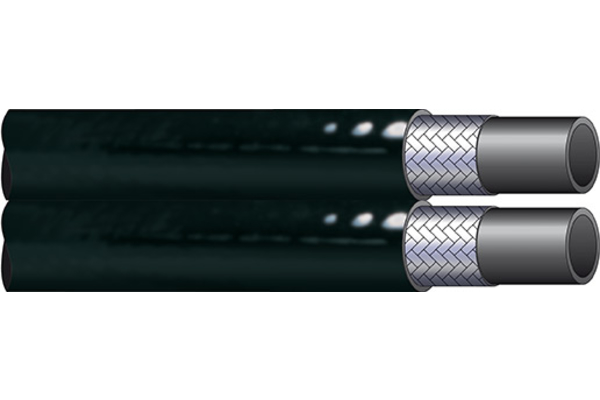

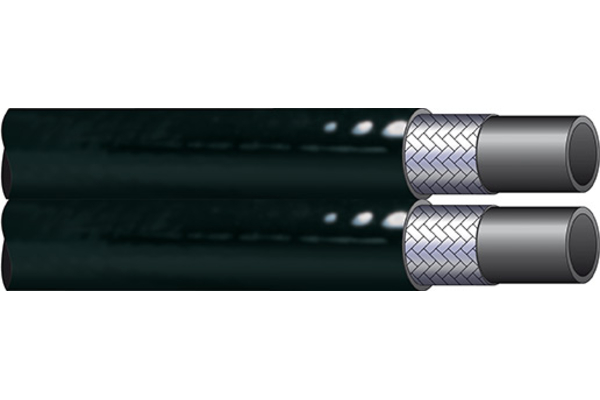

TP-R7-Z (nach SAE 100 R7)

Thermoplastikschlauch für den Hochdruckbereich, übertrifft die Anforderungen nach SAE 100 R7. Punktgenaue Steuerung Ihrer Hydraulik bei maximalem Arbeitsdruck durch hohe Impulsfestigkeit und geringe Expansion der Indunorm TP-Schläuche. Unsere TP Schläuche zeichnen sich durch hohe Witterungs- und Alterungsbeständigkeit sowie Abriebfestigkeit aus.

Zum Zubehör

Details

Artikelnummer

TP-R7-Z05

TP-R7-Z06

TP-R7-Z08

TP-R7-Z10

TP-R7-Z12

Size

Zoll

3/16

1/4

5/16

3/8

1/2

Außen-Ø [mm]

9,6

12,2

14,3

16,0

20,3

Innen-Ø [mm]

5,0

6,5

8,1

9,7

13,0

Biegeradius [mm]

Betriebsdruck [bar]

210

190

160

140

Berstdruck [bar]

840

760

640

560

Sicherheitsfaktor

4:1

Standardfassung

XV03R1

XV04R1

XV05R1

XV06R1

XV08R2

Gewicht [kg]

0,120

0,200

0,260

0,290

0,440

Statischer Prüfdruck [bar]

420

380

320

280

Vakuum [bar]

0,93 bar; 700 mm Hg|-13,5 psi; 27,5 inch Hg

Menge

Produktinformationen

Spezifizierungen

Anwendung:	Bau- und Landmaschinen - Landwirtschaftliche Bremssysteme - Gabelstapler - Gelenk- und Teleskopausleger - Hebebühnen - Scherenbühnen - Kräne - Allgemeine Hydraulik - Industriegase
Anzahl Lagen:	DN04+05 = 1 Lage, DN06-25 = 2 Lagen
Außendecke:	Polyurethan, geprickt
Druckträger:	Polyesterfasern
Farbe Außendecke:	schwarz
Farbe Innenseele:	schwarz
Innenseele:	Nahtlos extrudiertes Polyesterrohr (PEL)
MSHA-Zulassung:	nein
Medien:	Mineralöle und Medien auf Phosphatesterbasis, Hydrauliköle, Fette, Gasanwendungen (gilt nicht für brennbare Gase, Sauerstoff und Flüssiggas)
Norm/Standards:	SAE 100 R7
Temperaturbereich [°C]:	-40°C bis +100°C, Wasser und Medien auf Wasserbasis bis max. +70°C
max Betriebstemperatur [°C]:	+100°C

Vorteile

Außendecke für Gasanwendung geprickt. Hohe Flexibilität und geringe Ermüdungserscheinungen des Materials innerhalb des kompletten Temperaturbereiches. Geringe Längenänderung (<+-3%) bei Betriebsdruck.
