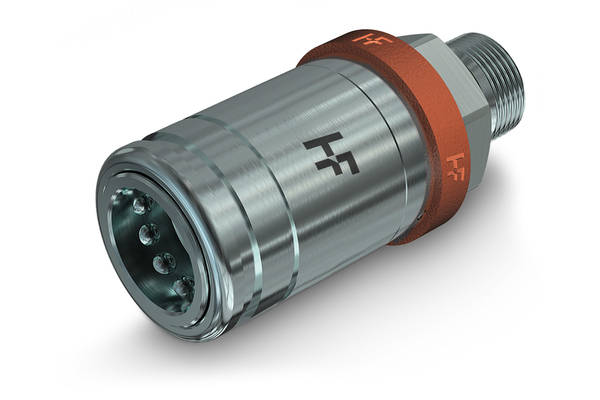

3CKHF Muffe

Kompakte Push-Pull Kupplungsmuffe für die Landtechnik mit erhöhter Durchflussmenge bis zu 250 l/ min.

Zum Zubehör

Details

Artikelnummer

3CKHF0821/2215 F

3CKHF081/2215 F

3CKHF087/1815 F

3CKHF087/2215 F

3CKHF087/2615 F

Size

Zoll

1/2

Betriebsdruck [bar]

250

Gewinde + Norm

Metrisch Einschraubgewinde mit ED ISO 9974-2

Metrisch Einschraubgewinde mit O-Ring ISO 6149-2

Metrisch Schottgewinde kurz ISO 8434-1-L

Metrisch Schott kurz ISO 8434-1-L

Anschluss-Gewinde [GA]

M22x1,5

M18x1,5

M22x1,5

M26x1,5

Rohr-Ø R [mm]

12L

15L

18L

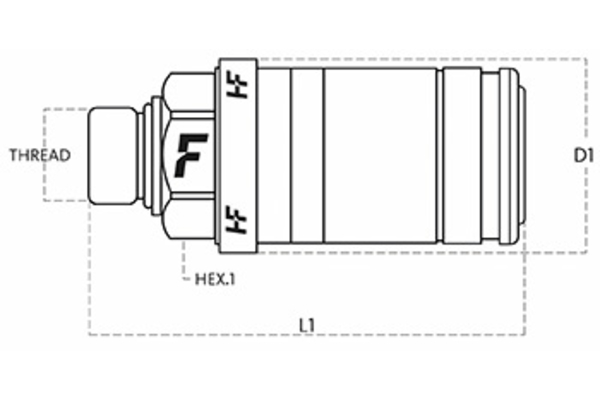

Außen-Ø Muffe [mm]

42,0

Länge Muffe [mm]

94,2

109,7

106,2

107,4

110,2

SW1 [mm]

l/min bei ΔP=2 bar

Menge

Produktinformationen

Spezifizierungen

Beständigkeit gegen Rotrost [h]:	500
Einsatzgebiet:	Landwirtschaft
Muffe oder Stecker:	Muffe
Norm:	ISO 7241-A
Oberfläche:	Mate 500 (Chrom III)
Temperaturbereich [°C]:	-25 °C to 100 °C
Werkstoff Dichtung:	PUR
Werkstoff Gehäuse:	Stahl

Vorteile

Kompakte Push Pull Kupplung für High Flow Applikationen und limitiertem Platz. Steckerseitig unter Restdruck kuppelbar. Mit Abreiß-Funktion. Kann direkt in Ventilblöcke, oder auf fest montierte Rohrleitungen verschraubt werden. Austauschbar gemäß ISO 7241 Teil A. Durchflussmenge bis 250 L/min. Reduzierte Dimension: 15 mm kürzer als die Standard version.
