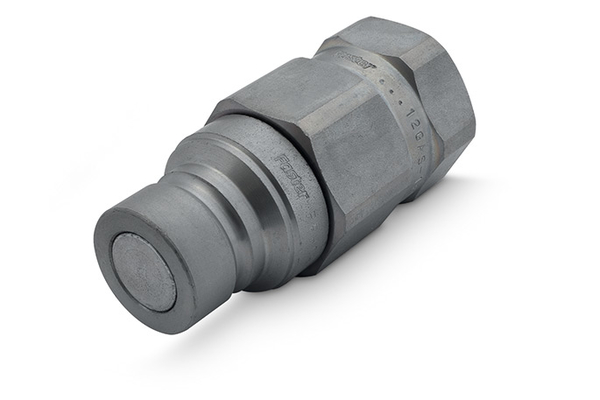

Flat-Face FFH Stecker (ISO 16028)

Unsere Referenz-Schnellverschlusskupplung für die Bauindustrie und andere Anwendungen bei denen ein flachdichtendes System von Vorteil ist, Austauschbarkeit gemäß ISO 16028

Zum Zubehör

Details

Artikelnummer

ST-FF06BSP10S-VIT

ST-FF08BSP12S-VIT

Size

Zoll

3/8

1/2

Betriebsdruck [bar]

350

Gewinde + Norm

BSP Innengewinde ISO 1179-1

Anschluss-Gewinde [GA]

3/8"

1/2"

Außen-Ø Stecker [mm]

19,7

24,5

Länge Stecker [mm]

68,3

75,0

SW2 [mm]

SW1 [mm]

l/min bei ΔP=2 bar

110

Menge

Produktinformationen

Spezifizierungen

Beständigkeit gegen Rotrost [h]:	1000
Beständigkeit gegen Weissrost [h]:	500
Einsatzgebiet:	Landwirtschaft, Baubranche, Industrie, Offshore (Öl & Gas) Anwendungen, Fahrzeug- und Straßenbau
Muffe oder Stecker:	Stecker
Norm:	ISO 16028
Oberfläche:	MATE 1000 (Zink-Nickel)
Temperaturbereich [°C]:	-20 °C to 200 °C
Werkstoff Dichtung:	FKM
Werkstoff Gehäuse:	Stahl

Vorteile

Diese Serie bietet höhere Betriebsdrücke als herkömmliche Serien der ISO 16028. Impulsfestigkeit bis zu 1 Mio. Zyklen im gekuppelten Zustand. Der Sicherheitsverschluss gewährleisten optimalen Schutz gegen unbeabsichtigtes Entkuppeln. Das speziell konzipierte Flachventil verhindert Ölverlust und Lufteinschluss beim Kuppelvorgang. Die Zink-Nickel-Beschichtung garantiert optimalen Korrosionsschutz.

Praxis-Tipp

Bei der Festlegung des Betriebsdruckes ist der höchstzulässige Betriebsdruck des Anschlusses zu berücksichtigen. Für Kuppelvorgänge unter Staudruck > 7 bar, verwenden Sie bitte die Serie 3FF. Alternativ ist auch die Kombination aus der Serie ST-FF oder VC-FF zzgl. eines vorgeschalteten VDM Ventils verwendbar.
