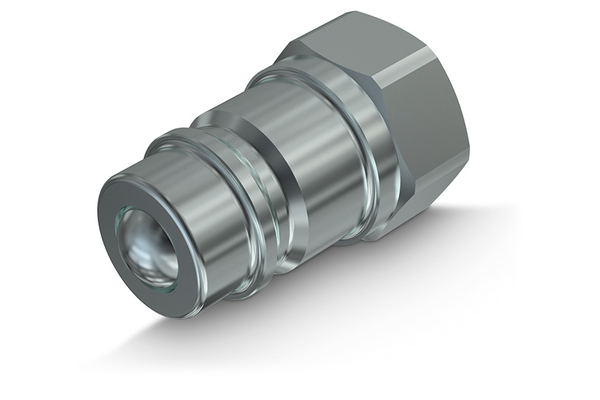

NS Stecker

Standardkupplung mit Kugelventil. Faster Austauschbarkeit (außer Baugröße 12,5)

Zum Zubehör

Details

Artikelnummer

NS 14 GAS M

NS 14 NPT M

NS 38 GAS M

NS 38 NPT M

NS 12 GAS M

NS 12 NPT M

NS 34 GAS M

NS 34 NPT M

NS 1 GAS M

NS 1 NPT M

Size

Zoll

1/4

3/8

1/2

3/4

Betriebsdruck [bar]

250

200

170

220

Gewinde + Norm

BSP Innengewinde ISO 1179-1

NPT Innengewinde ANSI B1.20.3

BSP Innengewinde ISO 1179-1

NPT Innengewinde ANSI B1.20.3

BSP Innengewinde ISO 1179-1

NPT Innengewinde ANSI B1.20.3

BSP Innengewinde ISO 1179-1

NPT Innengewinde ANSI B1.20.3

BSP Innengewinde ISO 1179-1

NPT Innengewinde ANSI B1.20.3

Anschluss-Gewinde [GA]

1/4

3/8

1/2

3/4

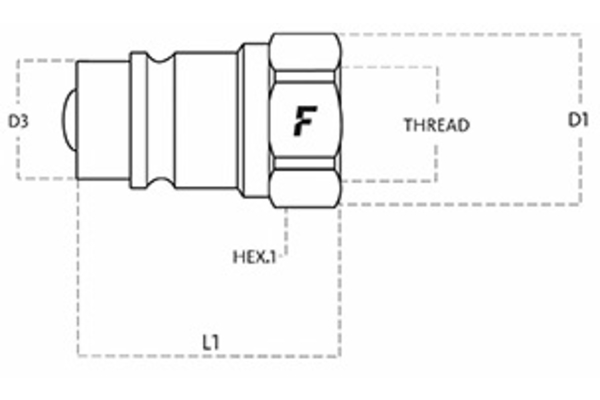

Außen-Ø Stecker [mm]

14,1

18,9

20,5

27,9

31,3

Länge Stecker [mm]

34,7

33,0

39,0

46,0

53,5

53,0

63,0

Form des Dichtventils

Kugel

SW1 [mm]

l/min bei ΔP=2 bar

140

Menge

Produktinformationen

Spezifizierungen

Beständigkeit gegen Rotrost [h]:	500
Einsatzgebiet:	Landwirtschaft, Baubranche, Industrie
Muffe oder Stecker:	Stecker
Oberfläche:	MATE 500 (Chrom III)
Temperaturbereich [°C]:	-25 °C to 125 °C
Werkstoff Dichtung:	NBR
Werkstoff Gehäuse:	Stahl

Vorteile

Die Schnellkupplungen der Serie NS sind die bekannteste Referenz für alle allgemeinen Anwendungen. Austauschbarkeit gemäß Faster-Profil mit Ausnahme der Größe 12,5, austauschbar nach ISO 7241-A. Dichtsystem mit Kugelventil.
