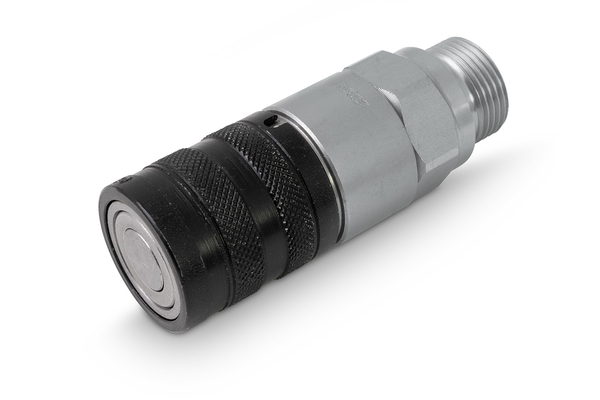

Flat-Face ST-3FF Muffe (ISO 16028)

Zum Zubehör

Details

Artikelnummer

ST-3FF06BSP10M

ST-3FF08NMF12M

ST-3FF08BSP12M

ST-3FF12BSP20M

ST-3FF22CEL15-10M

ST-3FF17UNF12M

ST-3FF17JM90-12M

ST-3FF09JM90-12M

Size

Zoll

3/8

1/2

3/4

3/8

1/2

Betriebsdruck [bar]

350

Gewinde + Norm

BSP Innengewinde ISO 1179-1

NPT Innengewinde ANSI B1.20.3

BSP Innengewinde ISO 1179-1

Metrisch Außengewinde ISO 8434-1

SAE (UNF) Innengewinde mit O-Ring Port ISO 11926-1

JIC (UN) Außengewinde 90° ISO 8434-2

Anschluss-Gewinde [GA]

3/8

1/2

3/4

M22x1,5

1.1/16

9/16

Rohr-Ø R [mm]

15L

Außen-Ø Muffe [mm]

30,0

38,0

48,0

30,0

Länge Muffe [mm]

75,0

81,3

81,9

86,8

100,8

SW Anschlussseite Muffe

SW1 [mm]

l/min bei ΔP=2 bar

Menge

Produktinformationen

Spezifizierungen

Beständigkeit gegen Rotrost [h]:	1000
Beständigkeit gegen Weissrost [h]:	500
Einsatzgebiet:	Landwirtschaft, Baubranche, Industrie, Offshore (Öl & Gas) Anwendungen, Fahrzeug- und Straßenbau
Muffe oder Stecker:	Muffe
Norm:	ISO 16028
Oberfläche:	Zinc-Nickel
Temperaturbereich [°C]:	-25 °C bis +100 °C
Werkstoff Dichtung:	PU (AU), PTFE
Werkstoff Gehäuse:	Stahl

Vorteile

Diese Serie bietet höhere Betriebsdrücke als herkömmliche Serien der ISO 16028. Impulsfestigkeit bis zu 1 Mio. Zyklen im gekuppelten Zustand. Der Sicherheitsverschluss gewährleisten optimalen Schutz gegen unbeabsichtigtes Entkuppeln. Das speziell konzipierte Flachventil verhindert Ölverlust und Lufteinschluss beim Kuppelvorgang. Die Zink-Nickel-Beschichtung garantiert optimalen Korrosionsschutz.

Praxis-Tipp

Die Serie ST-3FF lässt sich unter Restdruck auf die drucklose Gegenseite (Serie ST-FF, VC-FF oder ST-2FSI) kuppeln. Die Höhe des Restdruckes darf den max. Betriebsdruck der Komponente nicht überschreiten. Die Gegenseite sollte bei dieser Anwendung drucklos und offen zum Tank sein. Jeder bestehende Restdruck auf der Gegenseite hätte eine erhöhte Kuppelkraft zur Folge.
