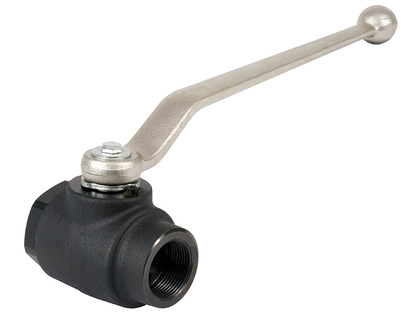

KHM-G114I-32

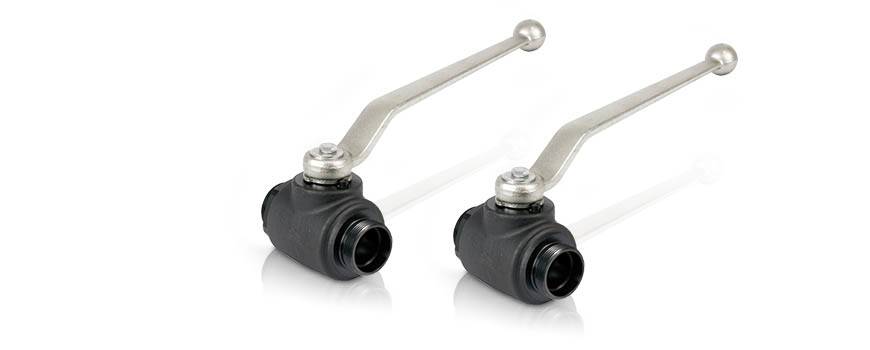

Muffenkugelhahn

Produktinformationen

• Technische Daten

  DN:	32
  Betriebsdruck [bar]:	400
  Gewinde + Norm:	Withworth-Rohrgewinde (BSP), DIN EN ISO 228-1
  Anschluss-Gewinde [GA]:	G 1.1/4
  L [mm]:	147
  Hebellänge [R] [mm]:	320
  B [mm]:	100
  SW [mm]:	60
  SW1 [mm]:	17
  H1 [mm]:	50
  H [mm]:	103
  GL [mm]:	16,5
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwelle:	Stahl
  Werkstoff Schaltwellendichtung:	NBR
