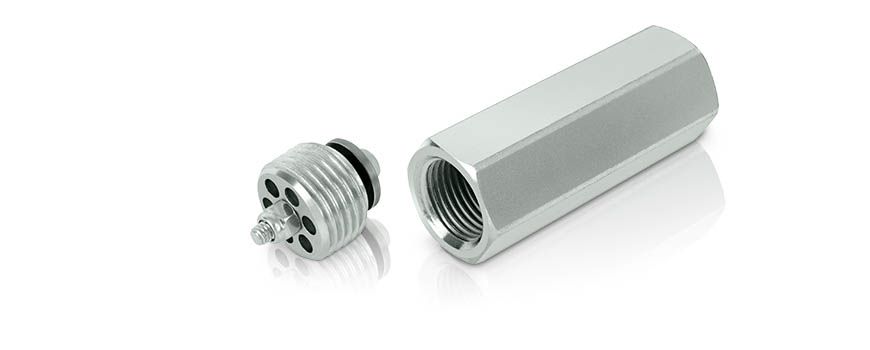

Rohr- und Schlauchbruchsicherung RBS

Rohr- und Schlauchbruchsicherungen für Hydrauliksysteme – RBS Ein plötzlicher Schlauch‑ oder Rohrbruch in Hydrauliksystemen zählt zu den kritischsten Störfällen im Betrieb. Unkontrollierter Medienaustritt führt zu Maschinenstillstand, erhöhtem Reparaturaufwand und erheblichen Sicherheitsrisiken für Personal und Umwelt. Besonders in der Landwirtschaft (z. B. Traktoren), bei Baumaschinen (z. B. Bagger) und in Industrieanlagen gehören solche Szenarien zum realen Arbeitsalltag. Rohr- und Schlauchbruchsicherungen sind speziell dafür ausgelegt, diese Risiken zu minimieren. Als zentrale Sicherheitskomponente schützen sie Investitionen, verhindern Folgeschäden und erhöhen die Betriebssicherheit nachhaltig.

()

Was sind Rohrbruchsicherungen und Schlauchbruchsicherungen?

Definition und Funktionsweise

Rohr‑ und Schlauchbruchsicherungen sind Sicherheitsventile für Hydrauliksysteme. Ihre Aufgabe besteht darin, den Volumenstrom automatisch zu unterbrechen, sobald ein plötzlicher Druckabfall oder ein ungewöhnlich hoher Durchfluss auftritt – typische Anzeichen für einen Schlauch‑ oder Rohrbruch. Durch diese Durchflussüberwachung schließen die Ventile selbsttätig und verhindern einen unkontrollierten Austritt des Mediums. Rohrbruchsicherung Hydraulik‑Lösungen kommen sowohl in mobilen als auch in stationären Anlagen zum Einsatz und leisten einen wesentlichen Beitrag zur Systemsicherheit.

Aufbau und Komponenten

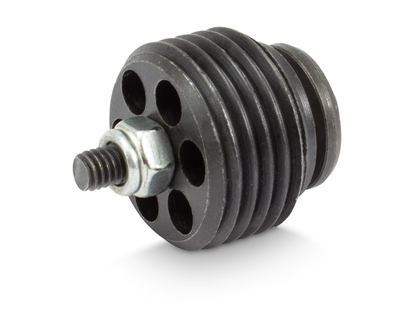

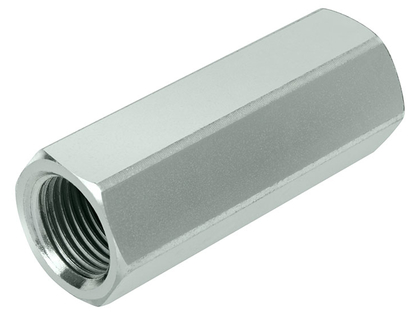

Rohr‑ und Schlauchbruchsicherungen bestehen aus einer robusten Konstruktion mit Ventilkörper, Schließelementen und Dichtungen. Die verwendeten Materialien sind auf den Einsatz in Hydrauliksystemen ausgelegt und ermöglichen einen wartungsarmen Betrieb. Die Ausführung variiert je nach Anwendung, ohne dass einzelne Produkteigenschaften im Vordergrund stehen.

Einsatzbereiche von Rohrbruchsicherungen

– Landwirtschaft: Traktoren, Mähdrescher, Güllefässer
– Baumaschinen: Bagger, Krane, Lader (Rohrbruchsicherung Bagger)
– Mobile Services: Servicefahrzeuge, Hebebühnen
– Industrieunternehmen: Produktionsanlagen, Pressen, Spritzgussmaschinen
– Technischer Handel: Ersatzteilversorgung, Systemintegration

Als ergänzende Sicherheitslösung werden Rohr‑ und Schlauchbruchsicherungen häufig im Zusammenspiel mit weiteren Hydraulik Ventilen eingesetzt.

Vorteile und Grenzen von Schlauchbruchsicherungen

Vorteile

Vorteil	Nutzen
Sofortige Reaktion	Unterbrechung des Medienflusses in Millisekunden
Maschinenschutz	Verhindert Totalausfälle bei Leitungsschäden
Personensicherheit	Schutz vor unkontrolliert ausschlagenden Schläuchen
Umweltschutz	Minimierung von Öl‑ und Medienaustritt
Kosteneinsparung	Reduzierung von Stillstandzeiten

Schlauchbruchsicherungen und Rohrbruchsicherungen erhöhen die Betriebssicherheit deutlich und tragen zur Einhaltung von Sicherheitsanforderungen bei.

Grenzen und Anforderungen

– Regelmäßige Wartung notwendig
– Korrekte Dimensionierung erforderlich
– Druckbereich und Durchflussmengen müssen berücksichtigt werden
– Fachgerechte Installation ist Voraussetzung für die Funktion

Als ergänzende Ventiltechnik kann ein Rückschlagventil RHD eingesetzt werden.

Anwendungsbeispiel aus der Praxis

An einem Baggerarm wird ein Hydraulikschlauch durch scharfkantiges Material beschädigt. Ohne Sicherung kommt es zu starkem Ölaustritt und einem unkontrollierten Absinken des Arms. Mit einer Rohrbruchsicherung Bagger schließt das Ventil automatisch, der Arm stoppt kontrolliert und eine sichere Reparatur ist möglich. Dieses Prinzip lässt sich ebenso auf landwirtschaftliche Anbaugeräte oder Industriepressen übertragen. Ergänzend kann ein Blockkugelhahn für die manuelle Absperrung eingesetzt werden.

Auswahlkriterien für Rohr- und Schlauchbruchsicherungen

– Betriebsdruck: Abstimmung auf den Systemdruck
– Nennweite: Passend zur Schlauch‑ oder Rohrdimension
– Auslösedurchfluss: Angepasst an normale Betriebsparameter
– Medienverträglichkeit: Hydrauliköl, Wasser oder andere Fluide
– Einbauposition: Zylinderseite, Pumpenausgang oder kritische Leitungsabschnitte
– Zulassungen: Branchenspezifische Normen und Vorschriften

Für die Systemauslegung können ergänzend ein Hydraulik Drosselventil oder ein Einstellbares Drosselrückschlagventil NDRV sinnvoll sein.

Häufig gestellte Fragen zu Schlauchbruchsicherungen

Wie funktioniert die Installation einer Schlauchbruchsicherung?

Die Schlauchbruchsicherung wird zwischen kritischen Leitungsabschnitten montiert, beispielsweise zwischen Zylinder und Schlauch. Die Durchflussrichtung ist zu beachten. Anzugsmomente erfolgen gemäß Herstellerangaben, anschließend wird das System schrittweise unter Druck gesetzt und geprüft. Als Verschraubungsoption kann ein Muffenkugelhahn eingesetzt werden.

Welche Materialien werden für Rohrbruchsicherungen verwendet?

Gehäuse bestehen je nach Anwendung aus Stahl, Edelstahl oder Messing. Dichtelemente sind medienabhängig ausgeführt. Die verwendeten robusten Materialien gewährleisten eine hohe Beständigkeit im Hydraulikbetrieb.

Welche Normen und Vorschriften gelten für Schlauchbruchsicherungen?

Relevante Regelwerke sind unter anderem ISO 4413, die Maschinenrichtlinie 2006/42/EG sowie branchenspezifische DGUV‑Vorschriften. Ergänzend kann ein Druckablassventil VDM zur Druckentlastung eingesetzt werden.
