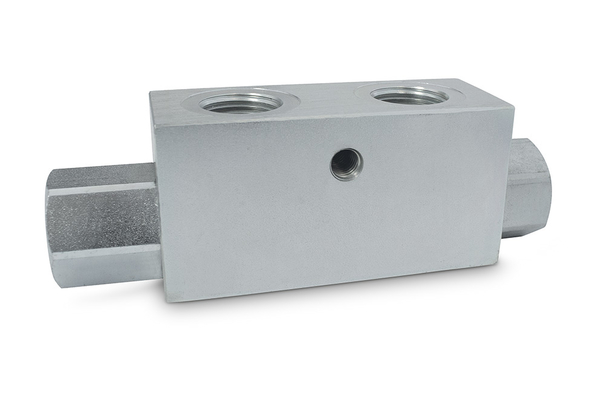

Rückschlagventil - einfach wirkend - RSV-EW

Diese Ventile dienen zum Blockieren des Zylinders in eine Richtung. Der Durchfluss ist in einer Richtung frei und in umgekehrter Richtung blockiert, bis der Steuerdruck angelegt wird.

Zum Zubehör

Details
Produktinformationen

Details

Artikelnummer

RSV-EW-1/4-L4

RSV-EW-3/8-L4

RSV-EW-1/2-L4

RSV-EW-3/8

RSV-EW-1/2

RSV-EW-3/4

Betriebsdruck [bar]

350

Gewinde + Norm

BSP

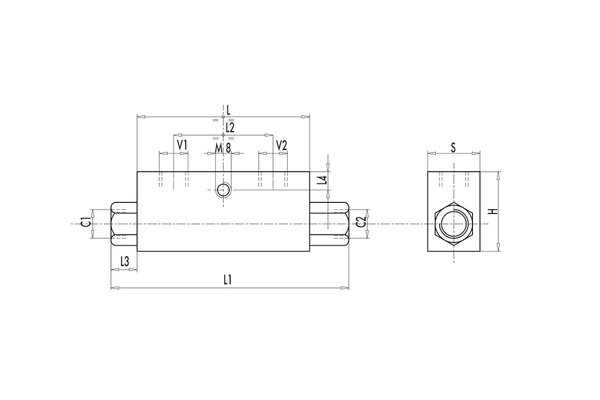

L1 [mm]

113

Gewinde [G1]

1/4"

3/8"

1/2"

3/8"

1/2"

3/4"

Gewinde [G2]

1/4"

3/8"

1/2"

3/8"

1/2"

3/4"

Befestigungs-gewinde

1/4" L

3/8" L

1/2" L

3/8"

1/2"

3/4"

Gewicht [kg]

0,612

0,706

0,94

1,130

1,214

1,792

L1 [mm]

106,5

120

133

148

134

182

max. Durchflussmenge [ltr / min]

100

Öffnungsdruck [bar]

3,5

H [mm]

Entsperrverhältnis

1:5,5

1:5

1:4

V1-V2 C1-C2 [GAS - MET]

G 1/4" L

G 3/8" L

G 1/2" L

G 3/8"

G 1/2"

G 3/4"

L [mm]

100

S [mm]

Menge

Produktinformationen

Spezifizierungen

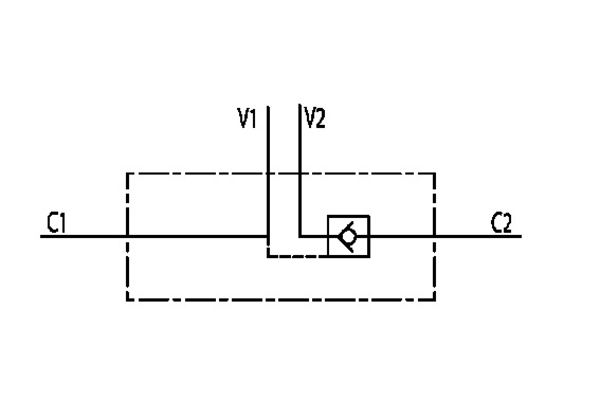

Anschlusshinweis:	Verbinden Sie V1 und V2 mit der Pumpe, C1 mit der freien Durchflussseite des Stellantriebs und C2 mit der Stellantriebsseite, bei der der Durchfluss blockiert werden soll.
Werkstoff Dichtung:	BUNA N Standard
Werkstoff Gehäuse:	verzinkter Stahl
