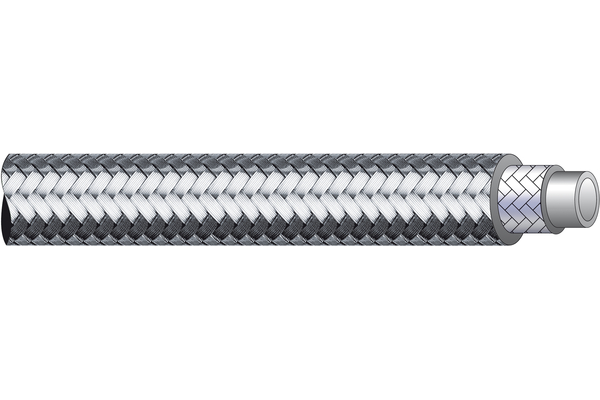

Doppelgeflechtschlauch TEF5H (glatte Innenseele)

Flexibler Druckschlauch/Teflonschlauch für Anwendungen in der Hydraulik sowie beim Einsatz von aggressiven und heißen bzw. kalten Flüssigkeiten

Zum Zubehör

Details

Artikelnummer

TEF5H06

TEF5H08

TEF5H10

TEF5H12

TEF5H16

TEF5H20

TEF5H25

Size

Zoll

1/4

5/16

3/8

1/2

5/8

3/4

Außen-Ø [mm]

11,4

13,2

15,7

18,7

21,7

25,5

31,2

Biegeradius [mm]

102

120

152

178

203

305

Betriebsdruck [bar]

300

270

230

190

162

125

100

Berstdruck [bar]

1200

1080

920

760

650

500

400

Sicherheitsfaktor

4:1

Standardfassung

XV04P3W

XV05P3W

XV06P3W

XV08P3W

XV10P3W

XV12P3W

XV16P3W

Gewicht [kg]

0,28

0,3125

0,435

0,53

0,8

0,835

1,2

Menge

Produktinformationen

Spezifizierungen

Anwendung:	Hydraulik und chemische Industrie
Anzahl Lagen:	2
Druckträger:	Edelstahldrahtgeflecht (A.I.S.I. 304/1.4301)
Farbe Innenseele:	weiß
Innenseele:	Glattes, nahtlos extrudiertes Rohr aus PTFE
MSHA-Zulassung:	nein
Medien:	Medienbeständigkeiten auf Anfrage
Temperaturbereich [°C]:	-60 bis +260
max Betriebstemperatur [°C]:	+260

Vorteile

Sehr hohe Betriebsdrücke bei bewährten Vorteilen der PTFE-Schlauchtechnologie. Als Problemlösungs-Schlauch in der Gießerei-Industrie anwendbar. Mühelos auch mobil mit dem Sprinter® vor Ort zu verarbeiten.

Zubehör

Armaturen des Universalprogramms XV (auch in Edelstahl erhältlich).

Praxis-Tipp

Bei Verwendung unserer Spezial-Pressfassung kann das sonst übliche Abkleben der Trennlinie mit Gewebeband entfallen. Allerdings sollten die Enden beim Lagern so gesichert sein, dass eine Beschädigung der Innenseele verhindert wird, damit keine Gefahr für das Personal entsteht.
