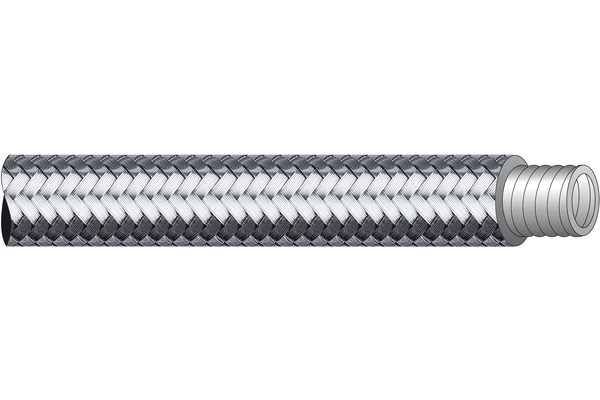

Wellschlauch TEF3W-H

Details

Artikelnummer
DN
06
08
10
12
16
19
25
31
38
Size
04
05
06
08
10
12
16
20
24
Zoll
1/4
5/16
3/8
1/2
5/8
3/4
1
1.1/4
1.1/2"
Außen-Ø [mm]
11,6
13,5
15,9
19,7
23,3
26,8
33,4
41,3
49,0
Innen-Ø [mm]
38,9
Biegeradius [mm]
18
19
20
25
50
65
90
110
152
Betriebsdruck [bar]
129
129
103
77
62
51
40
25
30
Berstdruck [bar]
517
517
414
310
248
207
160
103
90
Sicherheitsfaktor
4:1
4:1
4:1
4:1
4:1
4:1
4:1
4:1
3:1
Gewicht [kg]
0,13
0,21
0,21
0,29
0,36
0,38
0,61
0,8
0,952
Außen-Ø max. [mm]
11,6
13,5
15,9
19,7
23,3
26,8
33,4
41,3
Menge


Produktinformationen

  • Spezifizierungen
    Anwendung: Hydraulik und chemische Industrie
    Anzahl Lagen: 1
    Druckträger: Edelstahldrahtgeflecht (A.I.S.I. 304/1.4301)
    Farbe Innenseele: weiß
    Innenseele: Gewelltes, nahtlos extrudiertes Rohr aus PTFE
    MSHA-Zulassung: nein
    Medien: Medienbeständigkeiten auf Anfrage
    Temperaturbereich [°C]: -60 bis +260
    max Betriebstemperatur [°C]: +260

Vorteile

Sehr hohes Temperaturspektrum in Verbindung mit geringen Biegeradien. Einsetzbar als Transfer- (Förder-) Schlauch in der chemischen Industrie (z.B. Klebstofftechnik, Lösungsmitteltechnik). Mit Armaturen des Universalprogramms XV aus Stahl oder Edelstahl konfektionierbar.

Zubehör

Armaturen des Universalprogramms XV (auch in Edelstahl erhältlich).

Praxis-Tipp

Bei Verwendung unserer Spezial-Pressfassung kann das sonst übliche Abkleben der Trennlinie mit Gewebeband entfallen. Allerdings sollten die Enden beim Lagern so gesichert sein, dass eine Beschädigung der Innenseele verhindert wird, damit keine Gefahr für das Personal entsteht.
