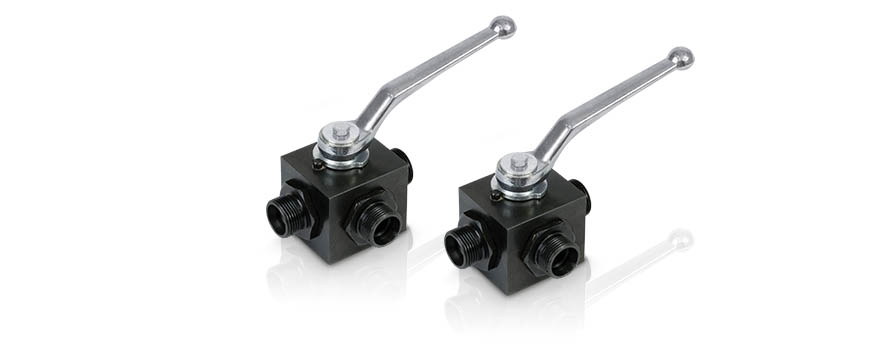

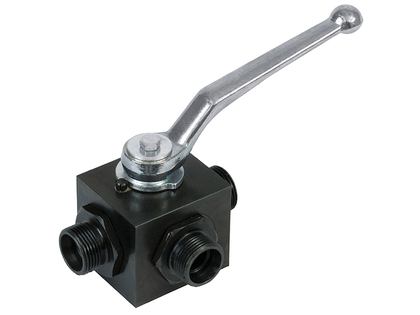

Umschaltkugelhahn KHU3
Umschaltkugelhähne (KHU3) für Hydrauliksysteme – 3 Wege Umschaltkugelhähne sicher schalten In hydraulischen Anlagen müssen Funktionen, Verbraucher oder Leitungswege häufig schnell und eindeutig umgeschaltet werden. Gerade in der Landwirtschaft, bei Baumaschinen oder in industriellen Anwendungen entscheidet eine klare Schaltlogik über kurze Stillstandzeiten und eine sichere Bedienung. Fehleranfällige Umrüstungen oder provisorische Lösungen führen dagegen zu Verzögerungen und Fehlbedienungen. Umschaltkugelhähne bieten hier eine kompakte und robuste Lösung. 3 Wege Umschaltkugelhähne ermöglichen das gezielte Umlenken von Volumenströmen zwischen mehreren Leitungen oder Verbrauchern und sorgen für reproduzierbare Schaltzustände im Hydrauliksystem.
Zur Typenübersicht
(46)
Umschaltkugelhähne: Aufbau, Funktion und Einsatzbereiche
Umschaltkugelhähne basieren auf dem Grundprinzip des Kugelhahns. Im Inneren steuert eine Kugel mit definiertem Bohrungsbild den Medienweg zwischen mehreren Anschlüssen. Durch eine Drehbewegung wird der Volumenstrom gezielt umgeleitet, ohne das System zu entleeren. Diese Funktionsweise macht Umschaltkugelhähne besonders wartungsfreundlich und zuverlässig.
Typische Einsatzbereiche sind: – Landwirtschaft: Anbaugeräte oder Funktionen gezielt umschalten, Stillstandzeiten reduzieren
– Baumaschinen & Mobile Services: schnelle Funktionswahl bei servicefreundlicher Hydraulik
– Industrie & Produktionsbetriebe / Technischer Handel: standardisierte Umschaltungen für flexible Anlagenkonzepte
Als Bestandteil des Gesamtsystems werden Umschaltkugelhähne im Kontext weiterer Hydraulik Ventile eingesetzt.
3 Wege Umschaltkugelhähne: Schaltlogik, Varianten und typische Anwendungen
Im Unterschied zu einfachen Absperrarmaturen ermöglichen 3 Wege Umschaltkugelhähne das Umschalten zwischen zwei Verbrauchern oder Leitungswegen. Typische Aufgaben sind das Wählen zwischen Verbraucher A und B, das Umlenken von Rücklauf oder Versorgung sowie das Umschalten kompletter Funktionsgruppen. Die Schaltlogik wird durch das Bohrungsbild der Kugel bestimmt und muss zur Anwendung passen. Varianten unterscheiden sich unter anderem in Anschlussarten oder Betätigung, ohne dass einzelne Produkte im Detail betrachtet werden. Eine hochwertige Ausführung innerhalb dieser Kategorie ist der Valcon® Umschaltkugelhahn VC-KHU3.
Auswahlhilfe für Umschaltkugelhähne
Schritt 1–4: Umschaltkugelhähne passend zum Hydrauliksystem auswählen
– Schaltaufgabe definieren: Welche Leitungen oder Verbraucher sollen umgeschaltet werden?
– Druck‑ und Durchflussbereich klären: Auslegung passend zur Anlage oder Mobilhydraulik
– Anschlussart und Einbauraum prüfen: Gewinde, Anschlussbilder und verfügbare Baulänge
– Medien und Umgebungsbedingungen berücksichtigen: Temperatur, Verschmutzung, Korrosionsumfeld
Auswahlkriterien für 3 Wege Umschaltkugelhähne
|
Kriterium |
Warum relevant |
Typische Auswirkung in der Praxis |
|
Schaltbild (L/T) |
Beeinflusst Flusswege |
Funktionslogik, Vermeidung von Fehlbedienung |
|
Material |
Korrosions‑ und Medienverträglichkeit |
Lebensdauer, Wartungsaufwand |
|
Dichtung |
Leckageverhalten |
Prozess‑ und Betriebssicherheit |
|
Betätigung / Griff |
Bedienbarkeit |
Umschaltzeit, Ergonomie |
Für die Bedienung und klare Schaltstellung können passende Kugelhahngriffe KHG eingesetzt werden.
Vorteile und Nachteile von Umschaltkugelhähnen im Betrieb
Vorteile von Umschaltkugelhähnen: – Einfache und schnelle Umschaltung von Medienwegen
– Robuste Mechanik für den Dauereinsatz
– Kompakte Bauform bei hoher Funktionalität
– Klare Schaltstellungen für reproduzierbare Abläufe
Nachteile und Abwägungen: – Schaltlogik muss exakt zur Anwendung passen
– Falsches Bohrungsbild führt zu Fehlfunktionen
– Druckspitzen und Bedienfehler vermeiden
– Einbauraum und Zugänglichkeit beachten
Als reine Absperralternative kann ein Blockkugelhahn eingesetzt werden.
Fiktives Anwendungsbeispiel: 3 Wege Umschaltkugelhähne im Arbeitsalltag
Eine Maschine verfügt über zwei hydraulische Verbraucher, die abwechselnd betrieben werden sollen. Ohne klare Umschaltung sind Umrüstungen zeitaufwendig und fehleranfällig. Durch den Einsatz von 3 Wege Umschaltkugelhähnen kann der Volumenstrom eindeutig auf Funktion A oder Funktion B gelenkt werden. Die Bedienung erfolgt schnell und reproduzierbar, Stillstandzeiten werden reduziert und der Wartungsaufwand sinkt. Für zusätzliche Sicherheit in den Leitungen kann eine Rohr- und Schlauchbruchsicherung RBS ergänzt werden.
FAQ zu Umschaltkugelhähnen und 3 Wege Umschaltkugelhähnen
Worin unterscheiden sich 3‑Wege‑Umschaltkugelhähne von 2‑Wege‑Kugelhähnen?
2‑Wege‑Kugelhähne dienen ausschließlich zum Öffnen oder Schließen einer Leitung. 3 Wege Umschaltkugelhähne ermöglichen zusätzlich das gezielte Umschalten zwischen zwei Leitungen oder Verbrauchern.
Welche Unterschiede haben T‑Bohrung und L‑Bohrung bei 3‑Wege‑Umschaltkugelhähnen?
Die T‑Bohrung erlaubt die Verbindung mehrerer Anschlüsse gleichzeitig, während die L‑Bohrung jeweils nur zwei Anschlüsse miteinander verbindet. Die Wahl beeinflusst direkt die Schaltlogik im System.
Welche Materialien sind für Umschaltkugelhähne in Hydrauliksystemen üblich?
Üblich sind Stahl‑ oder Edelstahlvarianten, abhängig von Druckbereich, Medium und Umgebungsbedingungen. Die Materialwahl beeinflusst Korrosionsbeständigkeit und Lebensdauer.
Gibt es eine vorgegebene Einbaurichtung bei Umschaltkugelhähnen?
Die Einbaurichtung ergibt sich aus dem Schaltbild und der gewünschten Flussführung. Kennzeichnungen am Ventil sowie technische Unterlagen sind für die korrekte Montage maßgeblich.
