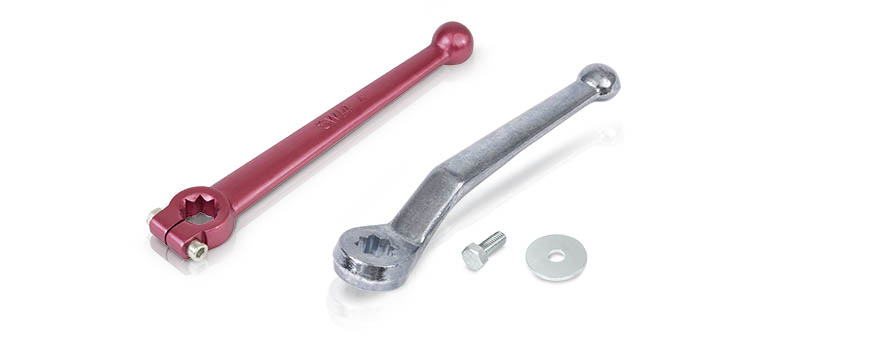

Kugelhahngriffe KHG

Kugelhahngriffe – Robuste Bedienelemente für zuverlässige Durchflusssteuerung Defekte oder verschlissene Griffe an Kugelhähnen sind im technischen Alltag keine Seltenheit – insbesondere in rauen Einsatzumgebungen wie der Landwirtschaft, auf Baustellen oder in industriellen Produktionsanlagen. Die Folge sind erschwerte Bedienung, Sicherheitsrisiken und im schlimmsten Fall ungeplante Stillstände. Kugelhahngriffe dienen hier als funktionale Ersatzteile, um die volle Bedienbarkeit von Kugelhähnen wiederherzustellen. Sie ermöglichen eine sichere, kontrollierte Durchflusssteuerung und tragen dazu bei, Ausfallzeiten zu minimieren und den Betrieb zuverlässig aufrechtzuerhalten.

()

Bauarten und Ausführungen von Kugelhahn Griffen

Kugelhahn Griffe sind in unterschiedlichen Bauarten erhältlich, um verschiedenen Einbaubedingungen und Bedienanforderungen gerecht zu werden. Die Wahl der passenden Griffart hängt von Platzverhältnissen, Zugänglichkeit und dem jeweiligen Kugelhahntyp ab.

Griffart	Eigenschaften	Einsatzbereich

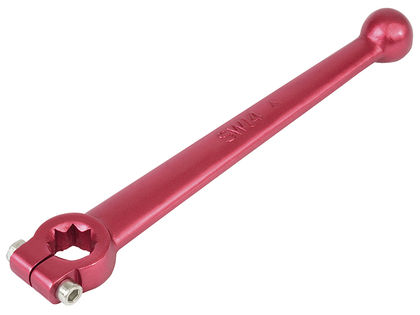

Gestreckte Griffe	Lineare Bauform, direkte Kraftübertragung	Gute Zugänglichkeit, Standardanwendungen

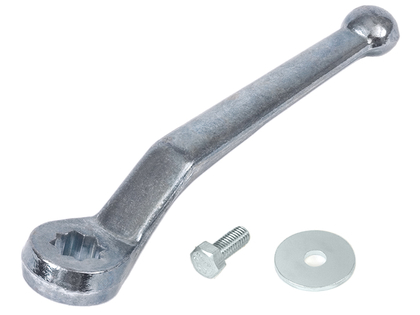

Gekröpfte Griffe	Abgewinkelte Form, versetzte Bedienung	Beengte Einbauräume
Hebelgriffe	Klare Schaltstellung, hohe Hebelwirkung	Häufige Betätigung
Kugelgriffe	Kompakte Bauform, einfache Handhabung	Platzkritische Anwendungen

Die verschiedenen Griffarten kommen unter anderem an Komponenten wie dem Blockkugelhahn, dem Muffenkugelhahn, dem Niederdruckkugelhahn KHN oder dem Umschaltkugelhahn zum Einsatz.

Materialien und ihre Eigenschaften in der Praxis

Neben der Bauform spielt die Materialwahl eine zentrale Rolle für die Lebensdauer und Einsatzfähigkeit von Kugelhahngriffen. Unterschiedliche Werkstoffe bieten spezifische Eigenschaften in Bezug auf Belastbarkeit und Korrosionsschutz.

Zink‑Gusslegierungen (z. B. Zamak) zeichnen sich durch gute Gießbarkeit, passgenaue Formgebung und eine glatte Oberfläche aus. Sie bieten solide Festigkeit und wirtschaftliche Herstellungskosten bei gleichzeitig guter Oberflächenveredelbarkeit (z. B. Beschichtung). Nachteile sind eine geringere mechanische Belastbarkeit im Vergleich zu Stahl oder Edelstahl sowie begrenzte Korrosionsbeständigkeit ohne zusätzliche Oberflächenbehandlung.

Die geeignete Materialwahl richtet sich nach den Umgebungsbedingungen, etwa Feuchtigkeit, Schmutz oder mechanischer Beanspruchung. Ein ausreichender Korrosionsschutz ist insbesondere bei Außeneinsätzen entscheidend.

Anwendungsbeispiel aus der Praxis

Während der Erntezeit fällt in einem landwirtschaftlichen Betrieb ein Hydrauliksystem aus, da der Griff eines Kugelhahns beschädigt ist und sich nicht mehr sicher bedienen lässt. Ein kompletter Austausch des Kugelhahns würde Zeit und Kosten verursachen. Durch den gezielten Austausch des defekten Kugelhahngriffs kann die Funktion schnell wiederhergestellt werden. In Kombination mit bestehenden Hydraulik Ventilen und einem hochwertigen Kugelhahn wie dem Valcon® Blockkugelhahn VC-KHB lassen sich Ausfallzeiten deutlich reduzieren.

Vorteile hochwertiger Kugelhahngriffe

– Lange Lebensdauer auch bei häufiger Betätigung
– Ergonomische Bedienung für sicheres Schalten
– Schneller Austausch ohne Demontage des Kugelhahns
– Universelle Passform für gängige Vierkant‑Aufnahmen
– Korrosionsbeständigkeit je nach Materialauswahl
– Kosteneffizienter Ersatz gegenüber Kompletttausch

Durch ihre schnelle Verfügbarkeit amortisieren sich hochwertige Kugelhahngriffe besonders bei mobilen Einsätzen und in der Instandhaltung.

Auswahlkriterien für den richtigen Kugelhahn Griff

Bei der Auswahl eines passenden Kugelhahn Griffs sollten mehrere technische und praktische Kriterien berücksichtigt werden. Entscheidend ist die Kompatibilität mit dem vorhandenen Kugelhahn, insbesondere in Bezug auf die Vierkant‑Norm. Auch das erforderliche Betriebsdruck‑ bzw. Drehmoment, die Umgebungsbedingungen sowie die vorhandenen Platzverhältnisse spielen eine Rolle. Ergänzend ist die Einbindung in das Gesamtsystem relevant, etwa in Kombination mit einer Schlauchbruchsicherung, einem Hydraulik Drosselventil oder einem Druckablassventil.

Nachteile und Herausforderungen

Auch Kugelhahngriffe unterliegen bestimmten Einschränkungen. Verschleiß kann bei sehr häufiger Nutzung auftreten, insbesondere bei ungünstigen Umgebungsbedingungen. Zudem kann Materialermüdung durch UV‑Strahlung oder Temperaturschwankungen entstehen. Bei nicht passenden Abmessungen sind Kompatibilitätsprobleme möglich, was eine sorgfältige Auswahl erforderlich macht. Für Betriebe mit großem Ersatzteilbestand können außerdem Lagerkosten entstehen.
